简介
电感是闭合回路的一种属性,是一个物理量。当电流通过线圈后,在线圈中形成磁场感应, 感应磁场又会产生感应电流来抵制通过线圈中的电流。它是描述由于线圈电流变化,在本线圈中或在另一线圈中引起感应电动势效应的电路参数。电感是自感和互感的总称。提供电感的器件称为电感器。
两个电感线圈相互靠近时, 一个电感线圈的磁场变化将影响另一个电感线圈, 这种影响就是互感。 互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度, 利用此原理制成的元件叫做互感器。
作用
1.电感的作用之一: 通直流、阻交流
2.电感的作用之二: 阻碍电流的变化,保持器件工作电流的稳定
ic的负载时刻变动,产生纹波,需要电感。

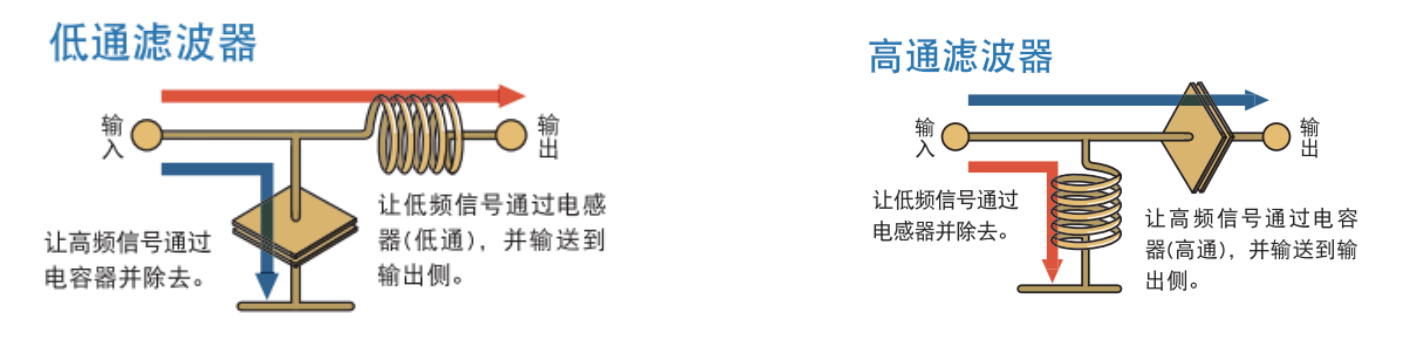

3.电感的作用之三: 滤波(给要滤除的信号提供一个低阻抗通路)
电感器的特性与电容器的特性正好相反, 它具有阻止交流电通过而让直流电顺利通过的特性。
直流信号通过线圈时的电阻就是导线本身的电阻, 压降很小;
当交流信号通过线圈时, 线圈两端将会产生自感电动势, 自感电动势的方向与外加电压的方向相反, 阻碍交流的通过
所以电感器的特性是通直流、 阻交流, 频率越高, 线圈阻抗越大。
Z=2pi f L 实际不是理想的。
分类
贴片电感:饱和电流小

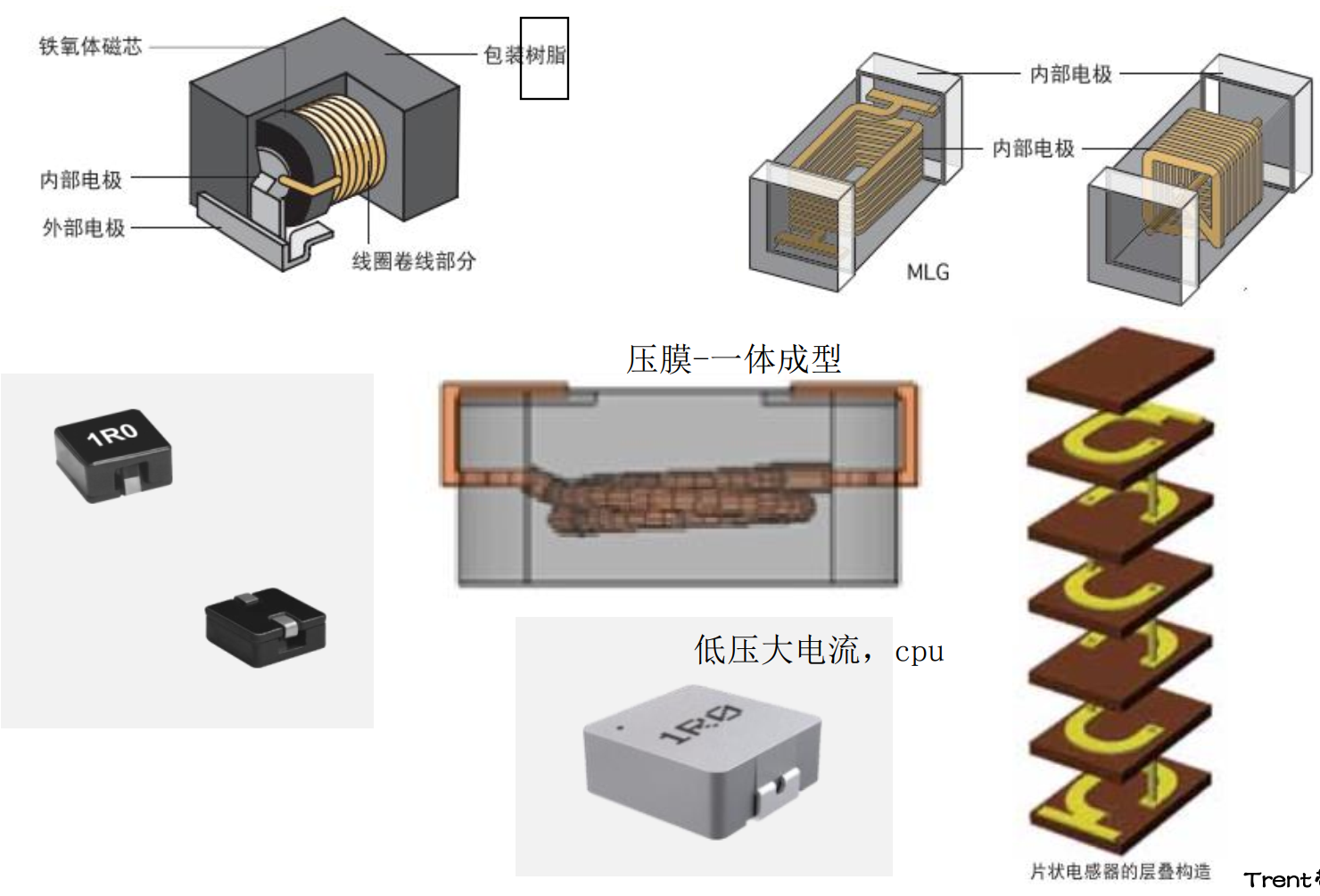

结构

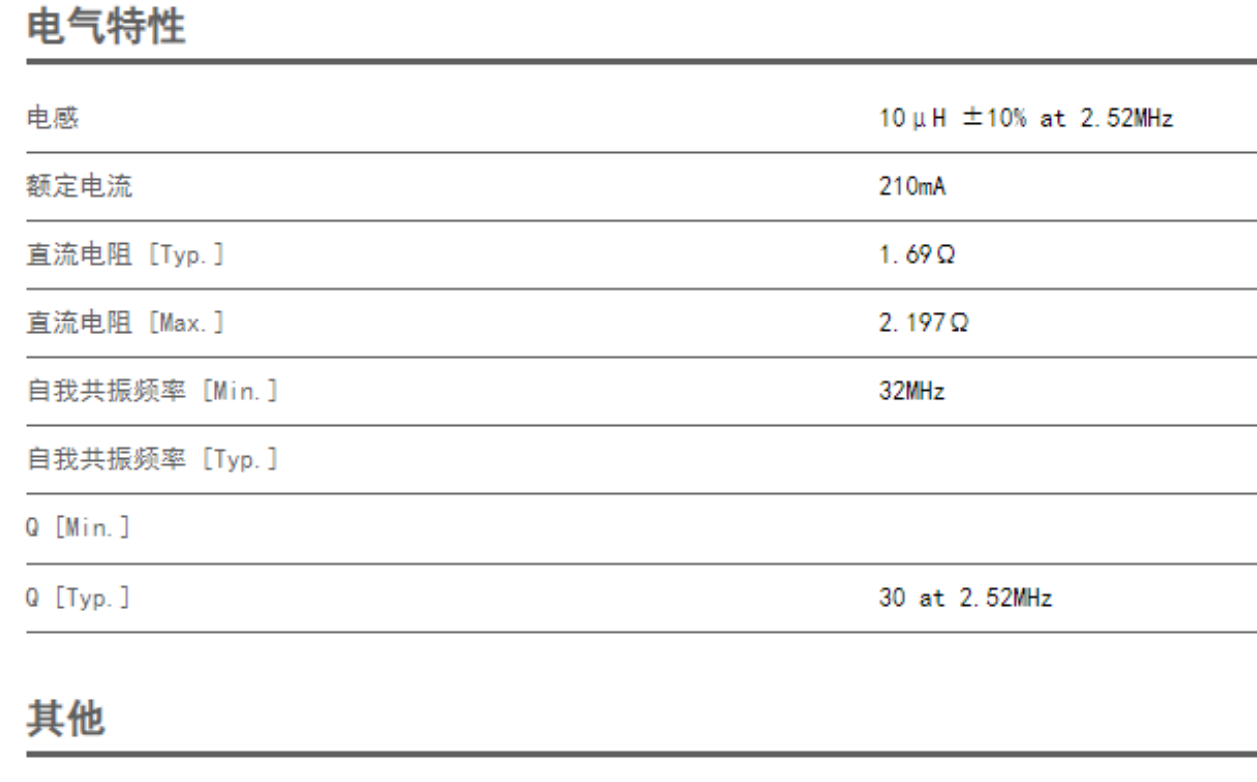

参数
详见ppt . 在温升电流和额定电流间选择较小值作为参考。 线圈内阻导致的问题:压降,产热 一般寄生电容非常小,高频会有自激振荡;啸叫是开关噪声信号、脉冲落到音频范围内的震动。x0 kHz 让电感振动?
Inductor
Inductance标称电感量
增加电感,会导致R增加
Rating Current额定工作电流(IDC)
直流内阻DCR
线越多,导线越细,R越大
相同电感量的电感,其内阻越小越好
Temperature
温升电流
Package
Q
感抗与线圈直流内阻之比
越大越好,接近纯电感
误差
参数标识
4R7M
4.7μH
M:±20%
分布电容
为避免自激,应确保电感器的工作频率远小于其固有频率
50M工作在1-3M
电感器件手册
根据应用场景分
1 高频用电感器选型指南
==0.几到几百 nH==
2 普通电路用,去耦电路用电感器 选型指南
==0.0x~x000 μH==
3 电源电路用电感器 选型指南(一般等级)
前两种额定电流太小,不合适。
==x-x00 μH==
自谐振:x0-x00 MHz;不会与开关电源的x00 kHz~ x MHz
温升电流一般比饱和小,取温升为额定电流。
有名厂家:TDK 阻抗特性谐振点最高,谐振频率点前电感性,后为电容性。 选择电感工作在谐振频率前
高频电感手册解读
关注: 频率特性 直流重叠特性(随电流L变化 阻抗特性
电源电感手册解读
常用,每个电路都有 0.参考电路图 1.理论参数技术 2.经验估计:根据电流大小,电压转换,频率,芯片等参数
==CSAB0420== 一体成型,磁屏蔽;有些参数不好说哦:干扰等 关注: 工作温度 额定电流取温升电流和饱和电流较小的,打八折选取 注意磁屏蔽温升电流有时候选了50度测试值,看起来大了,要多打折选取。一般delta40 直流电阻 有0.1V左右压降,设计电压要往正偏裕量允许的值; 不然可能高低温测试因为电压低了点没过。 如果电压高了,翻转率快,电流会更大点。 随电流L变化
电感使用频率因远小于截止频率,防止交流电阻产热,电感感值极速下降。
