i2c仲裁 can回读机制

芯片外部驱动
线与
下降沿快，上升沿慢
电平转换、触发

板子
总线上其他设备
走线杂散电容
芯片输入电容

i2c上拉：2.2k，10k速度快会有问题 i2c现在有几百k到几M的速度

VPX= 前插卡 8 +背板+后插卡 8 支持热插拔：随时拔掉带电业务卡

==通知主控：卡在位信号/检测== 总线缓冲器逻辑器件相关的经典案例 (以及总线保持解析(Bus Hold))-CSDN博客翻转需要高于芯片需要的最小电流，把51k换成1k或4.7k

总线保持部分应用：保持后不用加上拉电阻？

为保护逻辑器件，在输入/输出端口与电源Vcc、 GND之间，往往内置有钳位二极管，当端口电平超出Vcc或GND时，该二极管能将电平钳位在极限的范围之内，从而避免对器件的损坏电压超出范围：闩锁效应

也有依靠半导体工艺钳位电压的

信号边沿过缓原因驱动差容性负载太大，但需要电容滤波非稳态时间太长。。

信号边沿过陡峭信号边沿是高频分量，过陡会出现过冲

余量不大的话还是要加转换器件考虑静态电流大 b中PMOS并未完全截止，会导致电流增大。

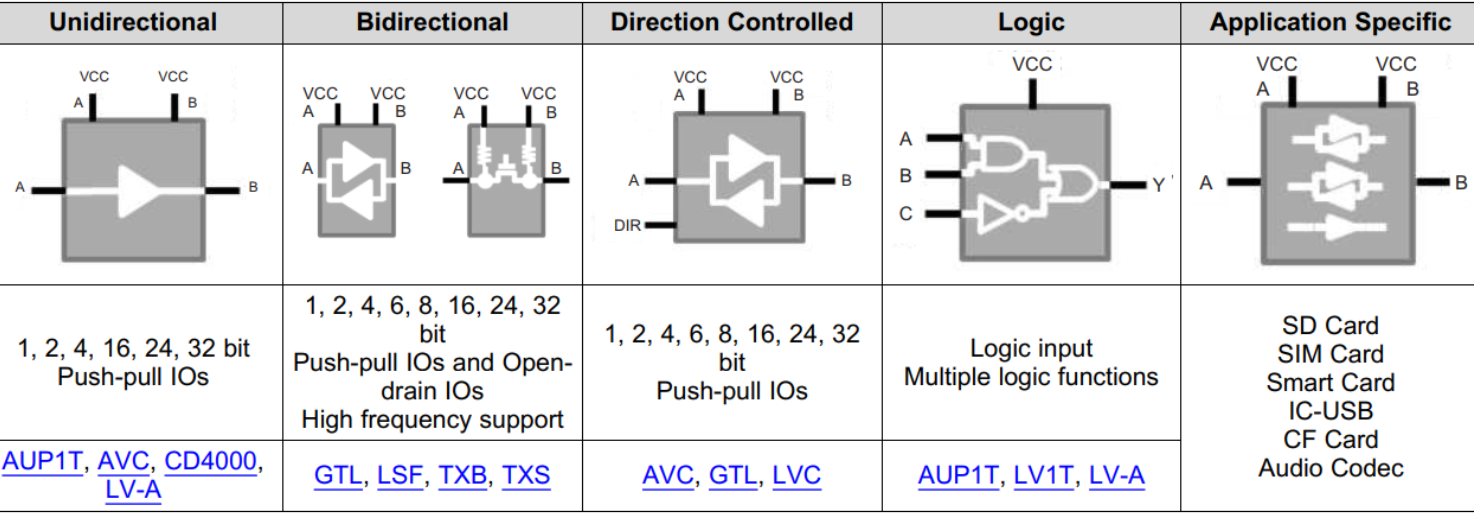

电源轨到轨转换器件：有固定的大到小的方向，尽管能互相转换。

TI:TXB系列器件， 4k会影响外面上拉电阻选择，选的太小会导致Vol下不来，一般>=50k；中间的反相器起到导通加速翻转作用

还可以选TXS 下面是简化等效图转换作用：加速常态不变时直流通路/偏置

驱动能力太强：可能在接收端振铃浅谈开关电源中的振铃 - 知乎 (zhihu.com) 串接电阻在源端阻抗匹配

多数逻辑门不能简单并输出两个非门/推挽不能光把输出接在一起与或非门不能简单并在一起，可以作为下一级输入三态输出也不能简单并在一起，会部分短路导致大电流

未使用的输入和对应输出端接到Vcc或GND

整版漏电 Vcc1断电后从2漏电过来。选择去掉钳位二极管的

减少开关噪声退耦电容：在电源进来的地方输出端阻尼电阻增加电源线宽度

芯片内部钳位二极管不能满足ESD，需要在外部另接

p=V * Icc

外部负载电容功耗：充放电，基于输出f 内部寄生/等效电容功耗，基于输入f MOS管寄生电容是如何形成的？ - 知乎 (zhihu.com)

逻辑器件
