电阻手册
厂家：
名字，技术用于生产啥电阻，他的电阻用于啥应用。。
精度Tolerance;
常用F=1.0%和J=5.0%，高精度B、D在取样、反馈电阻或者电流电压检测时候用到。

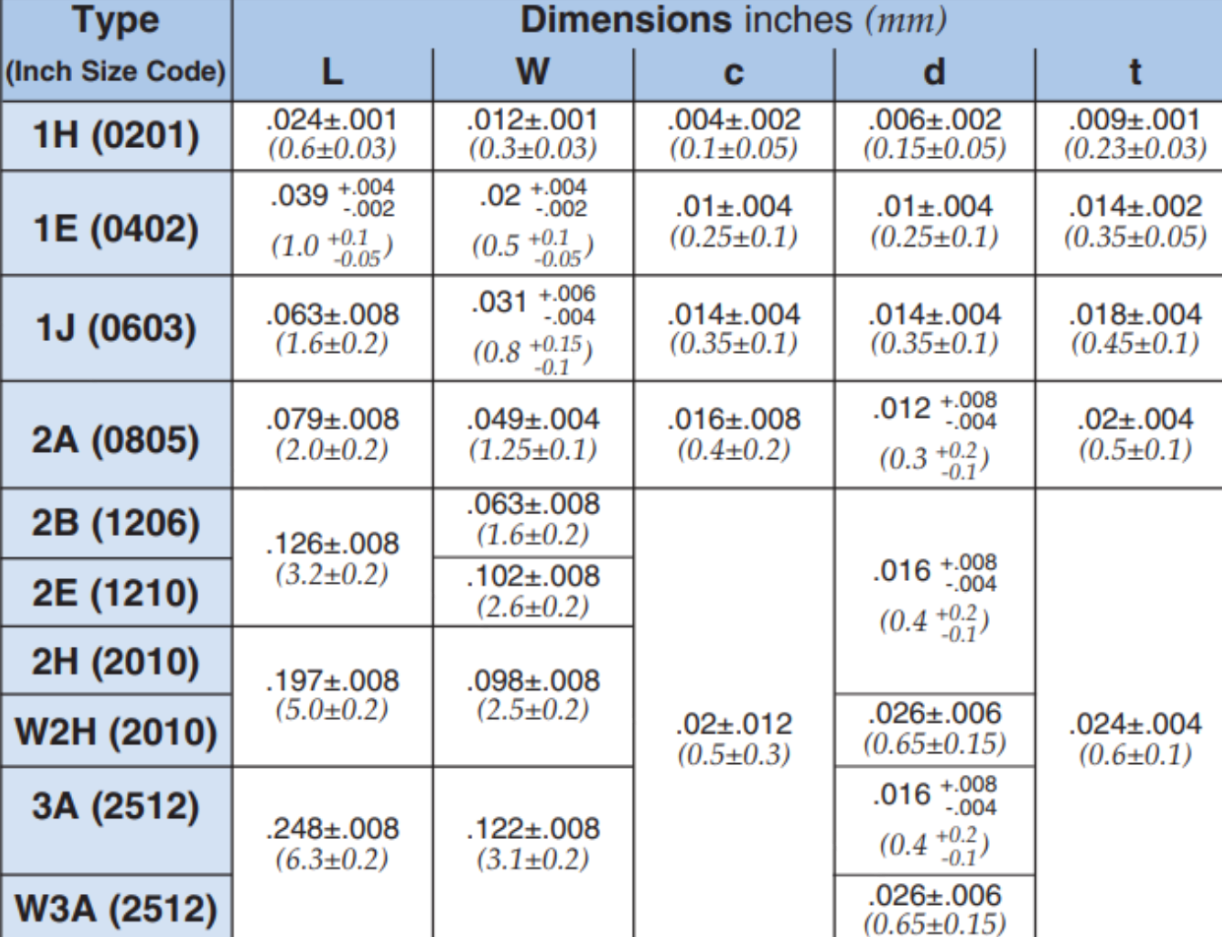

电阻尺寸
1 inch = 25.4 mm
电阻电气特性
某封装中间范围阻值的电阻稳定度更好

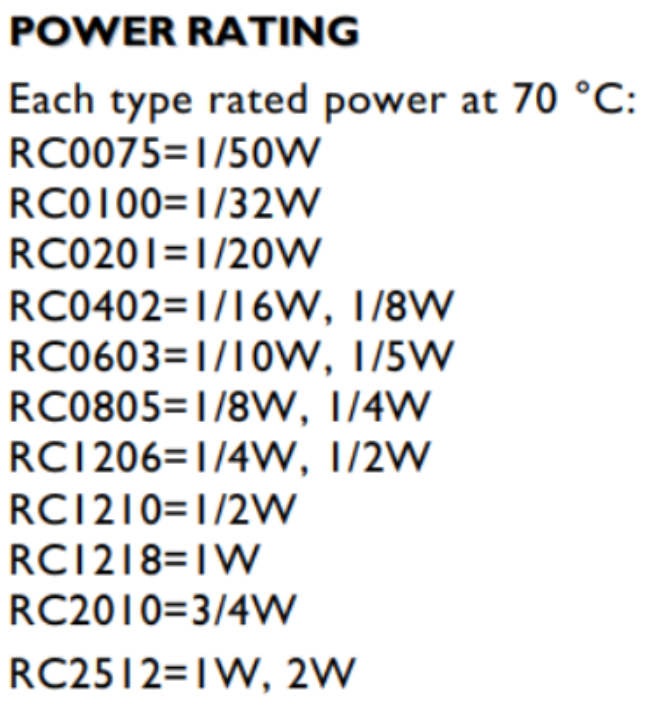

电阻功率和温度也有联系，曲线、计算公式；超过70度P快速下降，选型降额设计
手册中有各种测试和标准
温度系数，寿命/环境， 高温暴露，湿度，短时间过负载。。。热噪声
电阻的单边噪声功率谱密度公式为
其中k=1.38e-23为玻尔兹曼常数。

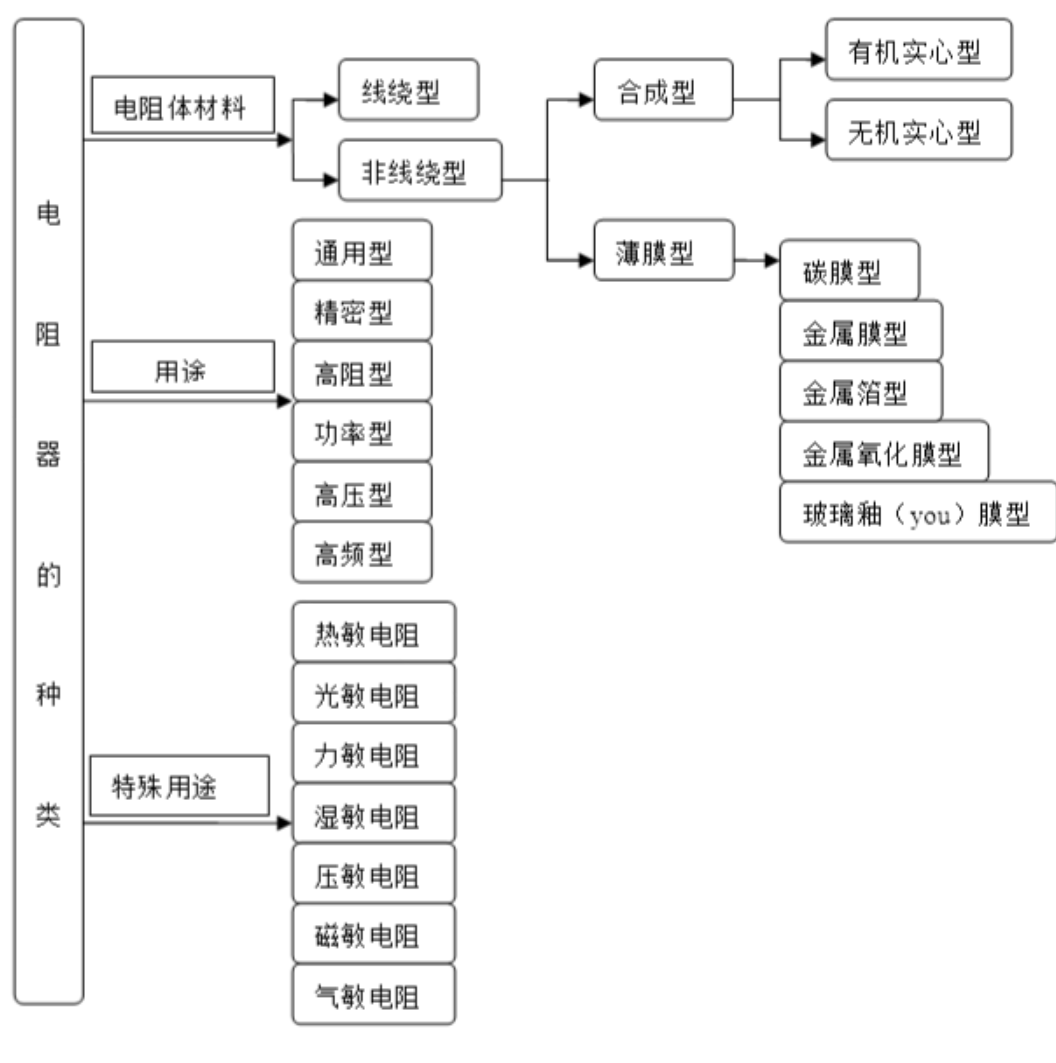

分类
根据应用不同选型，不追求某一参数的极致，综合考虑应用场景变化因素对参数的影响。
金属玻璃釉
最常用，主要厚膜=SMT~
体积小便宜
碳膜电阻：
高阻高压高温，温度up Rdown；低精度、稳定性；5%，2%
有圆筒贴装的，一般是插接
薄膜？区分厚薄
厚膜电阻的膜厚一般大于10μm，薄膜的膜厚小于10μm，大多处于小于1μm；不能以外观薄厚区分
厚膜温度系数为薄膜5-6倍，可靠性差；精度差
从外观难区别；
结构差异：
- 基板不同 厚：陶瓷 薄：金属氧化铝；
- 更简单结构，少了层保护层
对比差异
| - | 薄膜 | 厚膜 | 金属膜 |
|---|---|---|---|
| 精度 | 0.01%-1% | 0.1%-5% | 0.1%-5% |
| 温度稳定性PPm°C | 5-50 | 100-300 | 50-350 |
| 应用 |
金属膜贴片电阻：
- 精密电路应用：金属膜贴片电阻通常具有较高的精度和稳定性，因此适用于需要精确电阻值的精密电路，如仪器仪表、通信设备和医疗设备。
- 高频应用：由于金属膜电阻的结构特性，它们对高频信号的响应较好，因此常用于射频（RF）电路和微波电路。
- 温度稳定性要求高的场合：金属膜电阻通常具有较低的温度系数，适合需要温度稳定性的应用。
薄膜贴片电阻：
- 通用应用：薄膜贴片电阻适用于许多通用应用，包括电源电路、信号处理电路、控制电路和数字电路等。
- 成本敏感型应用：薄膜贴片电阻通常相对较便宜，适合成本敏感型应用。
- 低功率应用：薄膜贴片电阻通常用于低功率电路，因为它们的功率耐受能力相对较低。
厚膜贴片电阻：
- 高功率应用：厚膜贴片电阻具有较高的功率耐受能力，通常用于高功率应用，如电源电路和电机驱动器。
- 工业控制和汽车电子：由于其耐用性和高功率特性，厚膜贴片电阻广泛用于工业控制系统、汽车电子和电动汽车电池管理系统等。
- 耐久性要求高的环境：厚膜贴片电阻通常对恶劣的环境条件具有较好的抗性，因此适用于需要高度耐久性的应用。
选型
Res参数
Res参数 Resistance==阻值== 3-4位表示 97R6:97.6 9K76:9760 1M:10^6 Marking 0075-0402不标 0603 3位表示法 E24 240: 2410^0=24 EIA-96对照表 88A：数字对应806，A对应10^0 包含10，11，13，15，20，75的E24系列 0805-2512 3位表示法 E24 4位表示法 E24/E96 1002：10010^2=10k 不同精度的同型号有不同表示？ Tolerance 允许误差/==精度== B=0.1% D=0.5% F=1.0%常用 J=5.0%常用 电气特性 高频特性 ==稳定性== 最高工作电压 查表0402 100V 额定电流、电压 温度系数(一般不管 曲线 公式 Power rating 额定功率 查表0402 1/16W Package Size RC标准0075 0100 0201 0402 0603 0805 1206 1210 1218 2010 2512 Type (一般不管 R Paper Taping reel K Embossed Taping reel S ESD safe reel
老化系数 噪声：热噪声，电流噪声（耗能器件） 计算出来的电阻功率打7、8折选封装 接近标称选标称电阻，也可以拼凑，降成本或者为了应用
向上拉电阻这种无关紧要的，选的不一样的接近的电阻值能合并的尽量合并
开漏电路点灯电阻选型
上拉电阻R17：DONE信号在FPGA配置完成后拉高（高阻态），而且是个开漏，需要在外部上拉。
1亮 0不亮
R15：0ohm太小，闪一下炸了;10kohm太大，不亮；看发光二极管参数，不用在额定P工作，正常点亮最大30%即可(发光强度（Luminous intensity）单位坎德拉）。
电阻值计算公式为： R=(VCC-VF)/IF
电压3.3减去高亮二极管压降1.8，除需要的发光强度对应电流大小2mA。
R15=750ohm，可以选更常见的1K,此时i=1.5mA不太影响。
尽量减少功耗，又不影响功能。
换普通的话，同样1.8压降，10mA选择，得R15=150ohm
常用电阻330，220，470，510，680,1k,2k
封装选0402，功率Pmax=1/16=0.0625 对比P_R=U^2/R=(3.3V-1.8V)^2/1K=0.00225<< Pmax 考虑降额设计，P< Pmax* 50%
精度选5%就行，感觉不太出来，对之前考虑的P，对性能
USB接口项目电阻选型
USB2.0 电源， 需要对外提供==500mA（5V)==；HOST主设备给U盘供电用 USB限流开关IC是电源管理类芯片中保护电路的重要组成部分。
1. USB接口的电源模块不可能做的很大
2. 防止短路，保护和防止芯片内部功率器件免受大电流的冲击，加强电路带负载的能力。
D:\Hardware\002023硬件工程师培训\000硬件设计基础知识\000课程PPT\IIC上拉电阻选择.doc
使用TI的USB限流芯片，ILIM为限流pin，电阻选型范围经验公式：
按照最大计算Imax=1A，电流限流最小=0.67A,不满足余量要求；
按照最小Imin=1A，电阻50K时候,Imax=1.2A，看着可以，但没50K;
封装选0402，1/16W 50K
E24
接近有47K，和51K,R up -> I down 不满足要求，选47K。
精度有5%，10%（24.3-51.7不行）。
E96
49.9K精度<1%
需要外接USB接口的光驱==2.5W-3W==的需求（痛苦 然后同时采用USB TYPE A和TYPE C接口（用来接电源适配器），防止有些电脑只有USB2.0带不动。超出一点，600-700mA可以接受，限流可以放大到1A（考虑接入大功率设备）。
在USB接口限流0.5A时，实际上端口限流一般会设计在 0.6~0.7A左右。
在USB接口限流1A时，实际上端口限流一般会设计在 1.2~1.5A左右.
这里功率不考虑？
光敏电阻：随着光照强度的升高，电阻值迅速降低
